HW40146L-20Ah磷铁锂电芯

名称:HW40146L-20Ah磷铁锂电芯型号:40146L

适用范围:

产品详情

电芯结构

  HW 40146L 磷酸铁锂电池外壳使用 0.45mm 厚钢板一次冲压而成,具有很高的机械强度。正负极柱材料使用铁镍复合材料,正负极盖板端面贴有绝缘面垫,外壳包覆有阻燃 PVC 套管,起到绝缘保护的作用。正极端设置有防爆阀,当电池发生意外时及时开启,起到泄压并防止爆炸的作用。

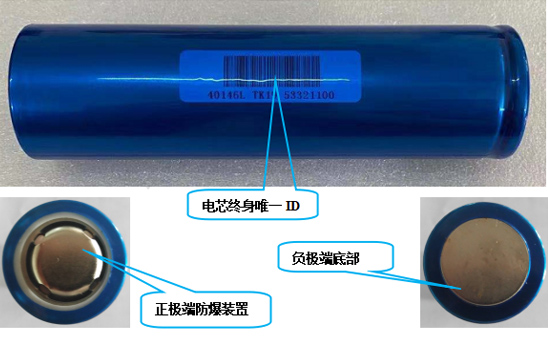

电芯喷码及外观:

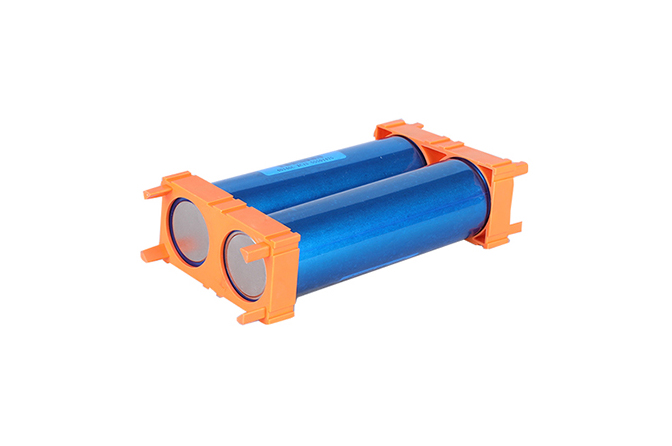

连接与组装

1. 连接前确保电极干净,无油污、灰尘,否则可能导致接触不良,影响电池性能;

2. 选择与电池型号相匹配的连接件进行电池测试、使用时的连接;

3. 确保电池电极与线路连接紧固,否则可能会影响电池使用性能;

4. 禁止用金属直接连接电池正负极短路;

5. 严禁颠倒正负极连接使用电池;



电化学性能定义

1. 标称容量:

标称容量 Cap=20Ah,指在 25±2.5℃环境下,以 2 小时率放电至终止电压 2.5 V 时的容量。

2. 标准充电方式:

指在 25±2.5℃环境下,以 0.5C 电流恒流充电至单体电芯电压 3.65 V 后,转为恒压 3.65V充电,至充电电流小于 0.01C 时,停止充电。

3.  标准放电方式:

指在 25±2.5℃环境下,以 1C 的电流恒流放电至单体电芯电压 2.5V。




电化学性能

标称容量

21Ah@0.2C,20.5Ah@1C


最小容量

20.5Ah@0.2C,20Ah@1C


标称电压

3.2V

最高充电电压

3.65 ±0.05 V

放电截止电压

2.5 ±0.05 V

充电电流

标准充电:0.5C    最大充电2C 当T≥10℃    最大充电1C 当10℃≥T≥0℃    最大充电0.1C 当℃≥T≥-10℃

放电电流

标准放电:1C     最大持续放电:3C     瞬间放电:6C

充放电过程中电芯表面的建议温度

充电时:0~45℃        放电时:-20~60℃

充放电过程中电芯表面的最大温度(高于这些温度将导致电池循环寿命很快衰减)

充电时:60℃       放电时:75℃

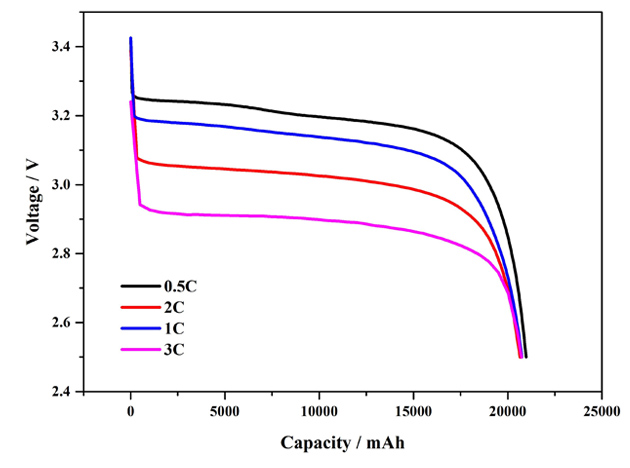

倍率放电性能

1C放电容量 ≥20.5Ah         3C放电容量 ≥19Ah

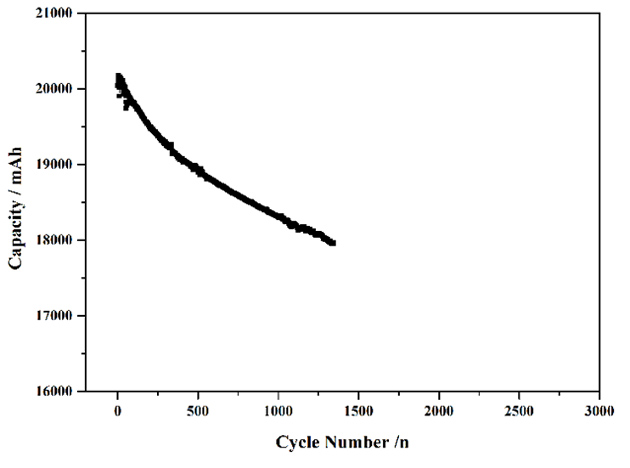

循环寿命(标准充电/标准放电)

第3000次循环的放电容量   ≥16Ah

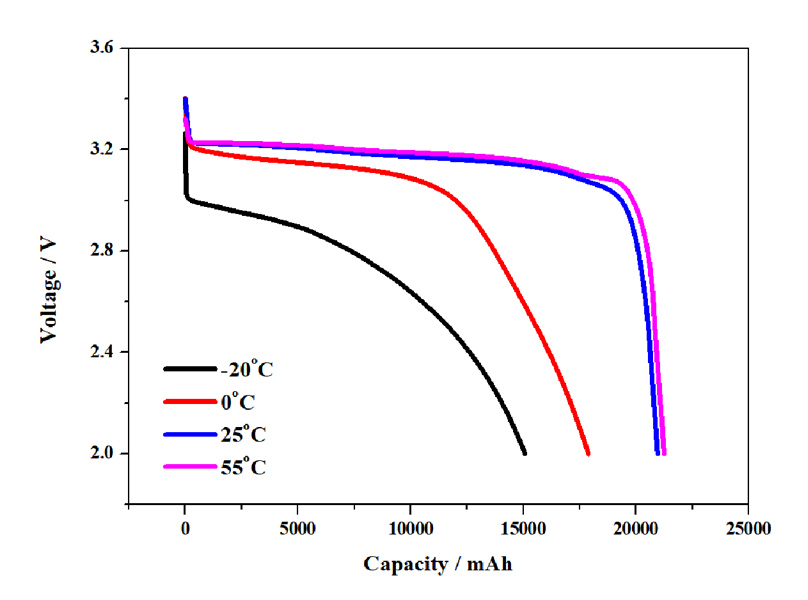

高低温放电性能                        (放电电流大小0.5C)

-10℃放电容量   ≥13Ah    0℃放电容量  ≥15Ah    60℃放电容量≥20Ah

存储性能

25℃,100%SOC,28天容量保持 ≥19.3Ah     25℃,100%SOC,28天容量恢复  ≥19.7Ah

存储要求

少于1年:-20~25℃     少于3个月:-20~45℃     电量要求:30-60%SOC存贮,环境无露珠

内阻

≤2.5mOhm(交流内阻,1000HZ)

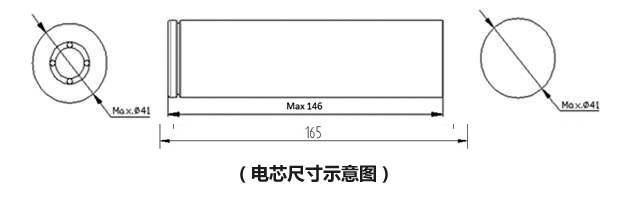

电芯尺寸

最大高度:146mm     最大直径:41mm

重量

~430g





环境适应性能和安全性能

项  目

测 试 程 序

标  准

自由跌落

电池按标准充满电后,将电池由高度为(最低点高度)1m 位置从 X,Y,Z 正负六个方向自由跌落,每个方向跌落 1 次至水泥地面上的 18~20mm 厚的硬木地板上,然后将电池以 1C 电流放电至终止电压,再进行不少于3个的充放电循环。


电池不起火,不爆炸,放电时间应不少于 51min

振动

电池按标准充满电后,将电池安装在振动台面上,按(振动频率:10Hz~30 Hz;位移单振幅:0.38mm;振动频率:30Hz~55Hz;位移单振幅:0.19mm) 振动频率和对应的振幅以 X,Y,Z 三个方向从10Hz~55Hz 循环扫频振动 30min,扫频速率为 1oct/min。


电池外观应无明显损伤,冒烟,漏液或爆炸,电压不低于3.2V

碰撞

电池作完振动后, 电池按 X,Y,Z 三个互相垂直的方向通过夹具固定后以脉冲峰值加速度100m/s2,每分钟碰撞次数 40~80,脉冲持续时间16ms,碰撞次数 1000±10。


电池外观应无明显损伤,冒烟,漏液或爆炸,电压不低于3.2 V

挤压

将电电池放置在挤压设备的两个挤压平面之间,逐渐增加压力至 13kN,保持压力 1min。其纵轴要平行于挤压面,垂直于挤压方向。每只电池只接受一次挤压试验。


电池不起火,不爆炸

热冲击

将电池放置于热箱中,温度以(5±2)℃/min 的速率升温至 130℃±2℃,并保温 30min,然后取出,恢复至室温。

电池不起火,不爆炸

过充电


试验应在 25±2.5℃的环境下进行。电池先以 I5A 电流放电至终止电压将电池置于通风橱中,连接电池正负极于直流电源,调节电源输出电流至 15I5A,输出电压不低于 10V,持续充电 7h 或电池电压不再增大、电流直至降为 0。


电池不起火,不爆炸

强制放电

试验应在 25±2.5℃的环境下进行, 电池先以 I5A电流放电至终止电压然后以 5I5A 的电流对电池进行反向充电 90min。

电池不起火,不爆炸

短路

按标准充满电后,将电池接有热电偶的电池置于通风橱中(线路总内阻不大于 50mΩ),短路其正负极,试验过程中监控电池温度,当电池温度低于其峰值 10℃时,结束试验。

电池不起火,不爆炸

针刺

试验应在 25±2.5℃的环境下进行。将电池按标准充电至限制电压.。电池最大表面积上接上热电耦,置于通风橱中,用直径 3mm 的无锈钢针以20mm~40mm/S 的速度刺穿电池最大表面的中心位置,并保持 1min。

电池不起火,不爆炸

重物冲击

电池放置于一平面上,将一Φ15.8mm 的钢柱置于电池中心,钢柱的纵轴平行于平面,让 9.1kg 的重物从 610mm 高度自由落到电池中心上方的钢柱上。

电池不起火,不爆炸



使用、操作说明

1. 使用前请测量电池端电压,电压为3.2V以上可直接使用,否则应先充电后使用;

2. 电池上标有“+”“-”端,使用时须正确连接正负极,严禁反接,否则将损坏您的用电设备;

3. 采用我公司提供的连接配件或与此规格相符的连接件进行连接,连接螺丝时必须拧紧,在螺栓连接处涂敷导电胶最佳。连接不牢会影响电池的放电性能,也可能会产生火花、引起爆炸或端柱烧毁。

4. 电池充电:采用与体系相符合的锂电专用充电设备。

5. 超过限制电压进行充放电电池将过充或过放,会影响电池的使用性能并且存在安全隐患。

6. 若单电池要成组使用时,请在厂家指导下进行组装,并配备相应的充电设备。

运输

电池与电池之间应填充避震缓冲材料;外包装应足够牢固、防水、有一定的隔热作用;包装内部应填满缓冲材料,以免电池在运输过程中发生碰撞造成安全事故。同时,运输过程中应使电池处于半充满状态。

长时间贮存


1. 储存环境条件:保持使用场所清洁干燥;保持电池极柱端干净无污;请勿在电池上面放置较重的杂物和盛有液体的容器;存放场所应无易燃、易爆、有毒等化学物品及其它腐蚀性气体,无强烈的机械振动和冲击,避免强烈的电磁场作用和阳光照射。

2. 如果电池长期存储,应在4.1存储要求规定的条件下进行,每3个月给电池进行一次充放电。

质保期限

质保期限本公司产品自售出之日起给予1年的质量保证(合同另有规定的以合同为准)。
质保条件用户在产品保修期内须妥善保存产品购买发票,否则有权不予质量保证。
具体操作

在按照汉维用户手册要求使用的情况下,由于产品本身质量问题引起的故障,在产品保修期内,汉维视情况选择以下三种保修方式:

返厂维修;现场维修;更换产品(对于已停产的产品,允许更换等同价值的产品)。

保证限制

前述的保证不适用于因以下情况所造成的损坏:

1. 顾客不正确或不按此说明书要求进行的安装、使用、维修产品;

2. 未经授权的修改或误用;

3. 损坏源于事故,包括但不限于雷击、进水、火灾等;

4. 任何超出相关国家/国际标准规定的安装和使用范围;

5. 出货后客户在电池组装过程中产生的不良电池不予以质量保证;

6. 对于电路,电池组以及充电器搭配使用产生的问题不承担任何责任。
