电芯结构
HW 40175L 磷酸铁锂电池外壳使用 0.45mm 厚钢板一次冲压而成，具有很高的机械强度。正负极柱材料使用铁镍复合材料，正负极盖板端面贴有绝缘面垫，外壳包覆有阻燃 PVC 套管，起到绝缘保护的作用。正极端设置有防爆阀，当电池发生意外时及时开启，起到泄压并防止爆炸的作用。

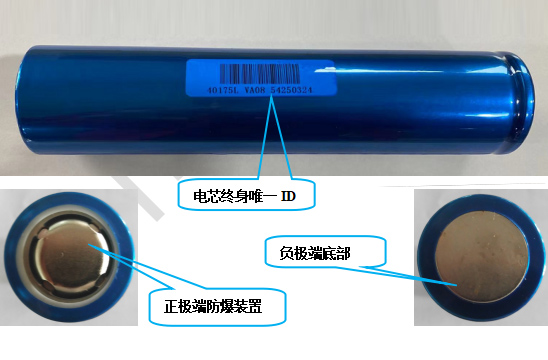

电芯喷码及外观：
连接与组装
1. 连接前确保电极干净，无油污、灰尘，否则可能导致接触不良，影响电池性能；
2. 选择与电池型号相匹配的连接件进行电池测试、使用时的连接；
3. 确保电池电极与线路连接紧固，否则可能会影响电池使用性能；
4. 禁止用金属直接连接电池正负极短路；
5. 严禁颠倒正负极连接使用电池；
电化学性能定义
1. 标称容量：
标称容量 Cap=25Ah，指在 25±2.5℃环境下，以 2 小时率放电至终止电压 2.5 V 时的容量。
2. 标准充电方式：
指在 25±2.5℃环境下，以 0.5C 电流恒流充电至单体电芯电压 3.65 V 后，转为恒压 3.65V充电，至充电电流小于 0.01C 时，停止充电。
3. 标准放电方式：
指在 25±2.5℃环境下，以 1C 的电流恒流放电至单体电芯电压 2.5V。
电化学性能
标称容量 | 25Ah@0.2C |
最小容量 | 24.5Ah@0.2C |
标称电压 | 3.2V |
最高充电电压 | 3.65 ±0.05 V |
放电截止电压 | 2.5 ±0.05 V |
充电电流 | 标准充电：0.5C 最大充电2C 当T≥10℃ 最大充电1C 当10℃≥T≥0℃ 最大充电0.1C 当0℃≥T≥-10℃ |
放电电流 | 标准放电：1C 最大持续放电：3C 瞬间放电：6C |
充放电过程中电芯表面的建议温度 | 充电时：0～45℃ 放电时：-20～60℃ |
充放电过程中电芯表面的最大温度（高于这些温度将导致电池循环寿命很快衰减） | 充电时：60℃ 放电时：75℃ |

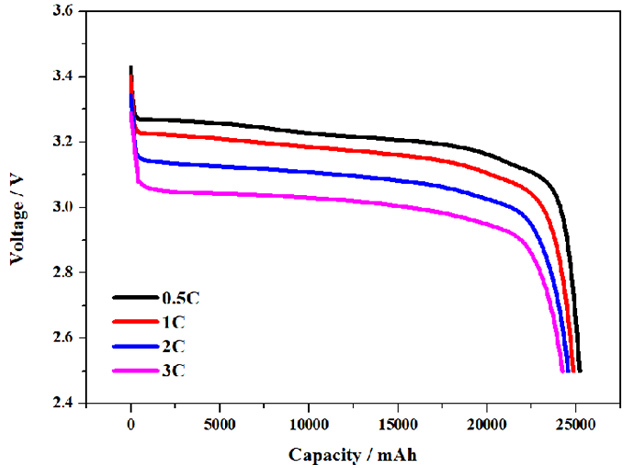

倍率放电性能 | 1C放电容量 ≥24Ah 3C放电容量 ≥23.2Ah |

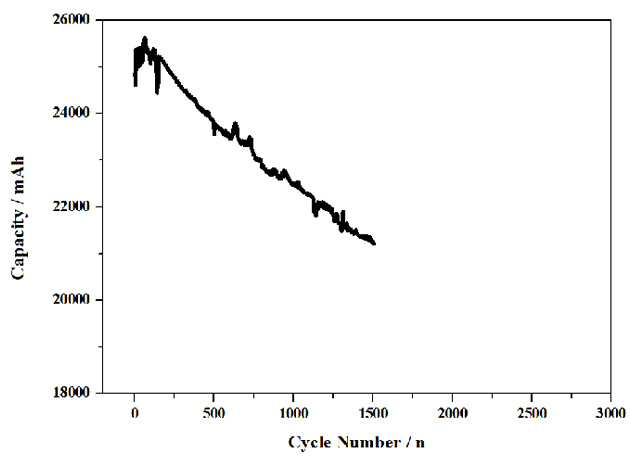

循环寿命（标准充电/标准放电） | 第3000次循环的放电容量 ≥20Ah |
高低温放电性能 (放电电流大小0.5C) | -10℃放电容量 ≥16Ah 0℃放电容量 ≥18Ah 60℃放电容量≥24.5Ah |
存储性能 | 25℃，100%SOC，28天容量保持 ≥23.5Ah 25℃，100%SOC，28天容量恢复 ≥24.0Ah |
存储要求 | 少于1年：-20~25℃ 少于3个月：-20~45℃ 电量要求：30-60%SOC存贮，环境无露珠 |
内阻 | ≤2.5mOhm(交流内阻，1000HZ) |

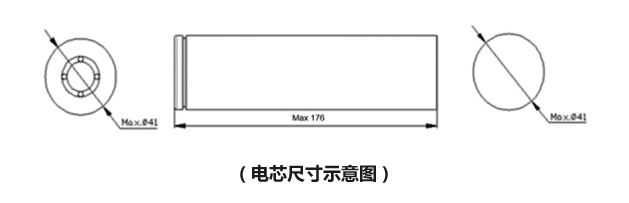

电芯尺寸 | 最大高度：176mm 最大直径：41mm |
重量 | ~520g |
环境适应性能和安全性能
项 目 | 测 试 程 序 | 标 准 |
自由跌落 | 电池按标准充满电后，将电池由高度为（最低点高度）1m 位置从 X，Y，Z 正负六个方向自由跌落，每个方向跌落 1 次至水泥地面上的 18~20mm 厚的硬木地板上，然后将电池以 1C 电流放电至终止电压，再进行不少于3个的充放电循环。 | 电池不起火，不爆炸，放电时间应不少于 51min |
振动 | 电池按标准充满电后，将电池安装在振动台面上，按（振动频率：10Hz~30 Hz；位移单振幅：0.38mm；振动频率：30Hz~55Hz；位移单振幅：0.19mm） 振动频率和对应的振幅以 X，Y，Z 三个方向从10Hz~55Hz 循环扫频振动 30min，扫频速率为 1oct/min。 | 电池外观应无明显损伤，冒烟，漏液或爆炸，电压不低于3.2V |
碰撞 | 电池作完振动后， 电池按 X，Y，Z 三个互相垂直的方向通过夹具固定后以脉冲峰值加速度100m/s2，每分钟碰撞次数 40~80，脉冲持续时间16ms，碰撞次数 1000±10。 | 电池外观应无明显损伤，冒烟，漏液或爆炸，电压不低于3.2 V |
挤压 | 将电电池放置在挤压设备的两个挤压平面之间,逐渐增加压力至 13kN，保持压力 1min。其纵轴要平行于挤压面，垂直于挤压方向。每只电池只接受一次挤压试验。 | 电池不起火，不爆炸 |
热冲击 | 将电池放置于热箱中，温度以(5±2)℃/min 的速率升温至 130℃±2℃，并保温 30min，然后取出，恢复至室温。 | 电池不起火，不爆炸 |
过充电 |
| 电池不起火，不爆炸 |
强制放电 | 试验应在 25±2.5℃的环境下进行， 电池先以 I5A电流放电至终止电压然后以 5I5A 的电流对电池进行反向充电 90min。 | 电池不起火，不爆炸 |
短路 | 按标准充满电后，将电池接有热电偶的电池置于通风橱中（线路总内阻不大于 50mΩ），短路其正负极，试验过程中监控电池温度，当电池温度低于其峰值 10℃时，结束试验。 | 电池不起火，不爆炸 |
针刺 | 试验应在 25±2.5℃的环境下进行。将电池按标准充电至限制电压.。电池最大表面积上接上热电耦，置于通风橱中，用直径 3mm 的无锈钢针以20mm～40mm/S 的速度刺穿电池最大表面的中心位置，并保持 1min。 | 电池不起火，不爆炸 |
重物冲击 | 电池放置于一平面上，将一Φ15.8mm 的钢柱置于电池中心，钢柱的纵轴平行于平面，让 9.1kg 的重物从 610mm 高度自由落到电池中心上方的钢柱上。 | 电池不起火，不爆炸 |
使用、操作说明
1. 使用前请测量电池端电压，电压为3.2V以上可直接使用，否则应先充电后使用；
2. 电池上标有“+”“-”端，使用时须正确连接正负极，严禁反接，否则将损坏您的用电设备；
3. 采用我公司提供的连接配件或与此规格相符的连接件进行连接，连接螺丝时必须拧紧，在螺栓连接处涂敷导电胶最佳。连接不牢会影响电池的放电性能，也可能会产生火花、引起爆炸或端柱烧毁。
4. 电池充电：采用与体系相符合的锂电专用充电设备。
5. 超过限制电压进行充放电电池将过充或过放，会影响电池的使用性能并且存在安全隐患。
6. 若单电池要成组使用时，请在厂家指导下进行组装，并配备相应的充电设备。
运输
长时间贮存
1. 储存环境条件：保持使用场所清洁干燥；保持电池极柱端干净无污；请勿在电池上面放置较重的杂物和盛有液体的容器；存放场所应无易燃、易爆、有毒等化学物品及其它腐蚀性气体，无强烈的机械振动和冲击，避免强烈的电磁场作用和阳光照射。
2. 如果电池长期存储,应在4.1存储要求规定的条件下进行，每3个月给电池进行一次充放电。
质保期限
| 质保期限 | 本公司产品自售出之日起给予1年的质量保证（合同另有规定的以合同为准）。 |
| 质保条件 | 用户在产品保修期内须妥善保存产品购买发票，否则有权不予质量保证。 |
| 具体操作 | 在按照汉维用户手册要求使用的情况下，由于产品本身质量问题引起的故障，在产品保修期内，汉维视情况选择以下三种保修方式： 返厂维修；现场维修；更换产品（对于已停产的产品，允许更换等同价值的产品）。 |
| 保证限制 | 前述的保证不适用于因以下情况所造成的损坏： 1. 顾客不正确或不按此说明书要求进行的安装、使用、维修产品； 2. 未经授权的修改或误用； 3. 损坏源于事故，包括但不限于雷击、进水、火灾等； 4. 任何超出相关国家/国际标准规定的安装和使用范围； 5. 出货后客户在电池组装过程中产生的不良电池不予以质量保证； 6. 对于电路，电池组以及充电器搭配使用产生的问题不承担任何责任。 |
| 联系我们 | 如果您有关于产品的任何问题，请与我们取得联系，我们将非常乐意帮您解答。 |
